HQ41X球型止回閥
HQ41X球型止回閥采用橡膠滾動球?yàn)殚y瓣，在介質的作用下，可在閥體的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能好，消聲市關閉，不產生水錘。
產品介紹
HQ41X球型止回閥的閥瓣在關閉時的速度非?？欤宜N壓力比較小，重量比較輕，只有傳統微阻緩閉止回閥1/4~1/20左右的重量，為安裝球型止回閥的施工人員節省了 多的時間。
止回閥整體結構簡單緊湊、且造型美觀，在使用過程中可以流道通暢，流體阻力小，具有非常好的密封性能特點，使用壽命比較長，性高。
球型止回閥分為：球型污水止回閥，微阻球型止回閥，無磨損球形止回閥，污水球型止回閥。
球型止回閥的閥門定位器機理的講解：
一、閥門定位器能夠增大調節閥的輸出功率，減少調節信號的傳遞滯后，加快閥桿的移動速度，能夠提高閥門的線性度，克服閥桿的磨擦力并不平衡力的影響，從而調節閥的正確定位。
二、常用執行機構分氣動執行機構，電動執行機構，有直行程、角行程之分。用以自動、手動開閉各類伐門、風板等。
三、球型止回閥的閥門定位器是調節閥的主要附件，與氣動調節閥配套使用，它接受調節器的輸出信號，然后以它的輸出信號去控制氣動調節閥，當調節閥動作后，閥桿的位移又通過機械裝置反饋到閥門定位器，閥位狀況通過電信號傳給上位系統。
四、球型止回閥的閥門定位器按其結構形式和工作原理可以分成氣動閥門定位器、電－氣閥門定位器和智能式閥門定位器。
HQ41X球型止回閥采用橡膠滾動球?yàn)殚y瓣，在介質的作用下，可在閥體的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能好，消聲市關閉，不產生水錘。HQ41X球型止回閥的閥體采用全水流通道，流量大，阻力小，水損失比旋啟式小50%，在水平或垂直安裝均可。滾球式球型止回閥可用于冷水、熱水、工業及生活污水管網， 適合潛水排污泵，介質溫度0-80℃?？砂惭b于水泵出水口處，以防止倒流及水錘對泵損害。
HQ41X球型止回閥又稱逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。本廠生產的HQ41X球型止回閥采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。消聲式關閉，不產生水錘，密封性能好。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用于冷水、熱水、工業及生活用水管網系統中， 適應用潛水排污泵，介質溫度為0～80℃。
球型止回閥分為HQ44X微阻球型止回閥，HQ45X球型止回閥。
HQ41X微阻滾球型止回閥采用橡膠包皮滾動球?yàn)殚y瓣，在介質的作用下，可在閥體的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能好，消聲市關閉，不產生水錘，密封性能好。閥體采用全水流通道，流量大，阻力小，水損失比旋啟式小50%，在水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網， 適合潛水排污泵，介質溫度0-80℃。可安裝于水泵出水口處，以防止倒流及水錘對泵損害。
HQ41X球型止回閥的特點：
一、HQ41X球型止回閥閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用于冷水、熱水、工業及生活用水管網系統中， 適用潛水排水污泵。
二、HQ41X球型止回閥閥體采用全通道結構，具有流量大、阻力小之優點。采用圓球做閥瓣，適用于高粘度、有懸浮物的工業及生活污水管網中。無磨損球形止回閥采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。HQ41X球型止回閥消聲式關閉，不產生水錘，密封性能好。
HQ41X球型止回閥的性能特點：
1、流體阻力小，球型止回閥(HQ41X)是所有閥類中流體阻力 小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、球型止回閥(HQ41X)通道平整光滑，不易沉積介質，可以進行管線通球。
3、球型止回閥(HQ41X)開關、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現啟閉。
4、球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
5、密封性能好。球型止回閥(HQ41X)閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于密封，而且球閥的密封力隨著介質壓力的增加而增大。
6、閥桿密封。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。
HQ41X球型止回閥結構特點：
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8；
2、體積小、重量輕、其重量只有傳統微阻緩閉止回閥的1/4~1/20；
3、閥瓣關閉，水錘壓力?。?/div>
4、水平或垂直管道均可使用，安裝方便；
5、流道通暢、流體阻力??；
6、動作靈敏、密封性能好；
7、閥瓣行程短、關閥沖擊力??；
8、整體結構、簡單緊湊、造型美觀；
9、使用壽命長、性高。
HQ41X球型止回閥主要技術參數：
公稱壓力：1.0～1.6MPa
公稱通經：40~300mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
關于其他止回閥產品如下：
| HQ41X球型止回閥 | 靜音式止回閥DRVZ |
| 消聲止回閥(HC41X) | 微阻緩閉蝶式止回閥 |
| 微阻緩閉止回閥(HH44X) | HC44X橡膠瓣止回閥 |

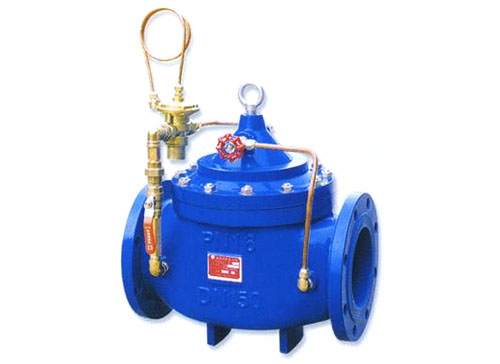

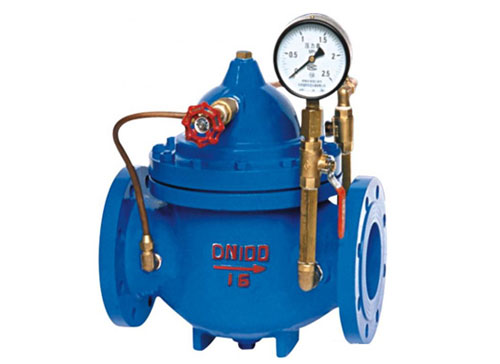

| 緩閉消聲止回閥 | 限流止回閥(LH45-16) |

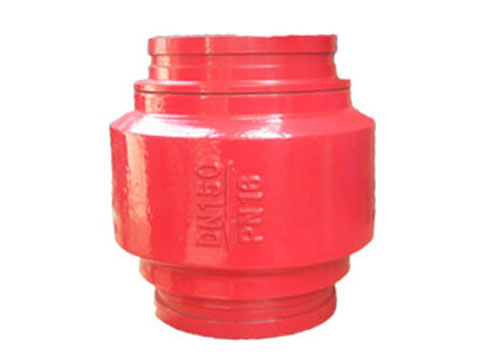

| 倒流防止器(DF41-10) | 溝槽消聲止回閥 |
